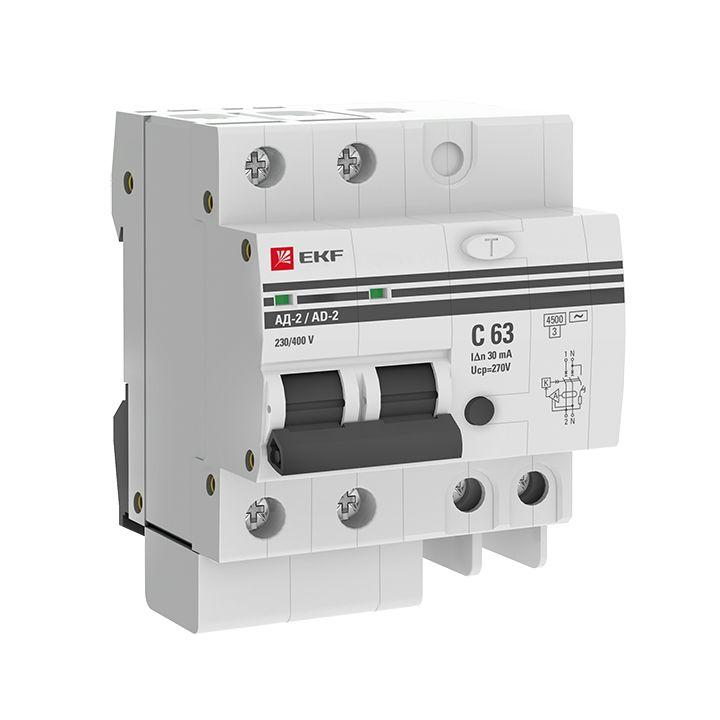

Выкл.авт.диф.тока 2п 4мод.С 63А 30mA тип АС 4,5kA АД-2 ЭКФ

Дифференциальный автоматический выключатель АД-2(4) (S) EKF представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 EKF выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.

"Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды"

"Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения)."

Напряжение срабатывания – максимальный уровень напряжения, при превышении которого срабатывает встроенная защита.

Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Номинальный отключающий дифференциальный ток I n – это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

ПРЕИМУЩЕСТВА:

Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками

Индикаторное окно состояния контактов

Корпус из не поддерживающей горение пластмассы

Наличие кнопки возврата для индикации срабатывания от тока утечки

Панели для пломбировки клемм

Современная электронная плата с повышенной защитой от импульсных помех

• Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
• Применение в схемах заземления IT и TT, где требуется защита и проводника нагрузки, и проводника нейтрали.
