Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения). D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.
Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5-6 мс).
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
ПРЕИМУЩЕСТВА:
Автоматическая доводка рукоятки управления
Возможна коммутация алюминиевым и медным проводом
Индикаторное окно состояния контактов
Монолитная лицевая панель
Углубления на корпусе для охлаждения аппарата

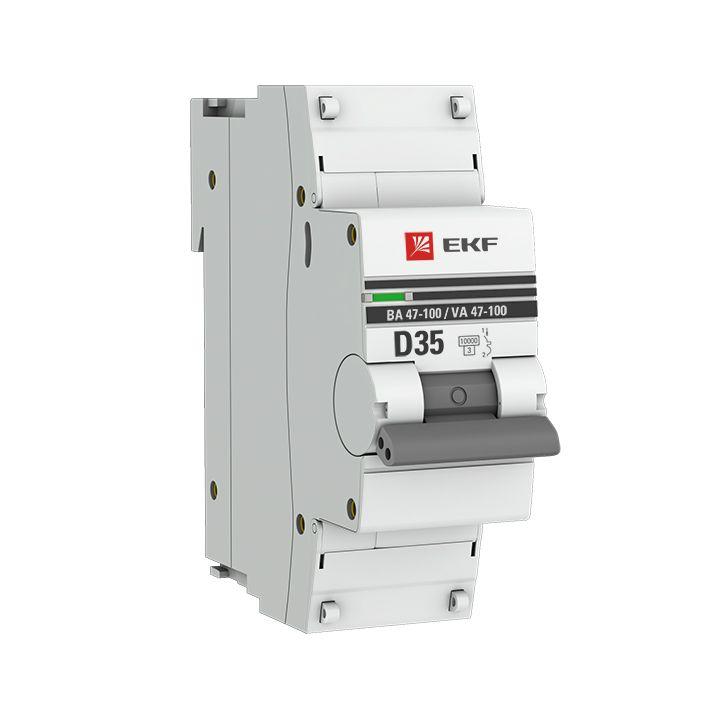

Автоматические выключатели ВА 47-100 EKF применяются в административных, промышленных и жилых сооружениях:
• проведение тока в нормальном режиме;
• оперативное управление участками электрических цепей;
• защита от токов перегрузки и короткого замыкания;
• в качестве основного элемента системы конечного распределения.
