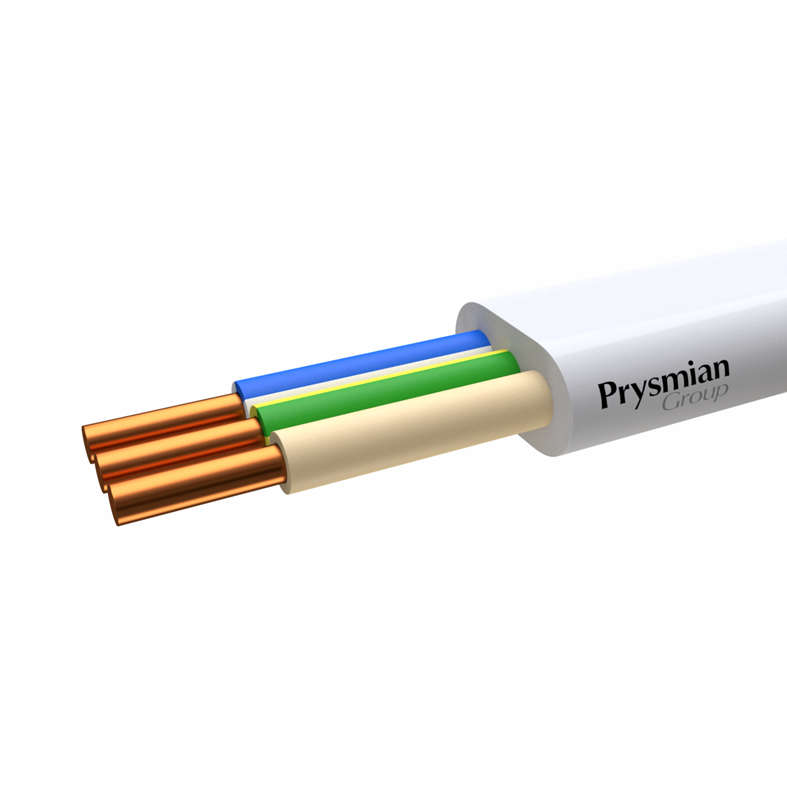

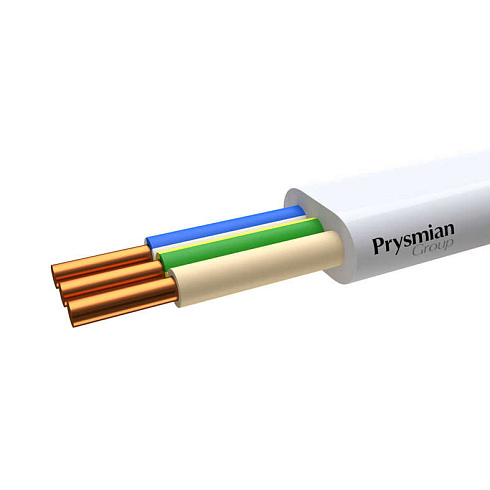

ПРОВОД ПВВП 3Х4 РЭК-PRYSMIAN ГОСТ
Провод ПВВП применяется для соединения аппаратов системы зажигания двигателей автомобилей, тракторов, мотоциклов и других машин.
РАСШИФРОВКА ПРОВОДА ПВВП:
П - Провод.
В - Изоляция из поливинилхлоридного пластиката.
В - Высоковольтный.
П - Помехоподавляющий.
ЭЛЕМЕНТЫ КОНСТРУКЦИИ ПРОВОДА ПВВП:
Спираль из проволоки сплава 4ОН диаметром 0,12 мм, наложенная на сердечник из льняных скрученных нитей диаметром 1,3- 0,3 мм, покрытых слоем ПВХ марки ПДФ-1 и ферритного порошка марки 35СФ.
Поверх спиральной жилы ПВХ изоляция марки ИТ-105 толщиной 2,0-0,2 мм.
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА ПРОВОДА ПВВП:
Рабочая температура эксплуатации от минус 40°С до плюс 70°С для исполнений У и Т, и от минус 60°С до плюс 70°С для исполнения ХЛ. Провода изготавливаются в климатическом исполнении У, Т и категории размещения 2 по ГОСТ 15150. Провод имеет пробивное переменное напряжение не менее 40 кВ частотой 50 Гц после 24 ч пребывания в воде.
Затухание провода длиной 0,25 м на частотах 50, 100 и 200 МГц — соответственно не более 32, 64, 95 и 100 дБ.
Провод выдерживает воздействие давления груза в течение 8 ч при температуре 110°С.
Разрывная прочность изоляции провода до выдержки при температуре (125±5) °С в течение 48 ч - не менее 13 МПа, после выдержки при этой температуре - 8,7 МПа, а относительное удлинение при разрыве - соответственно не менее 200 и 120%.
