Описание

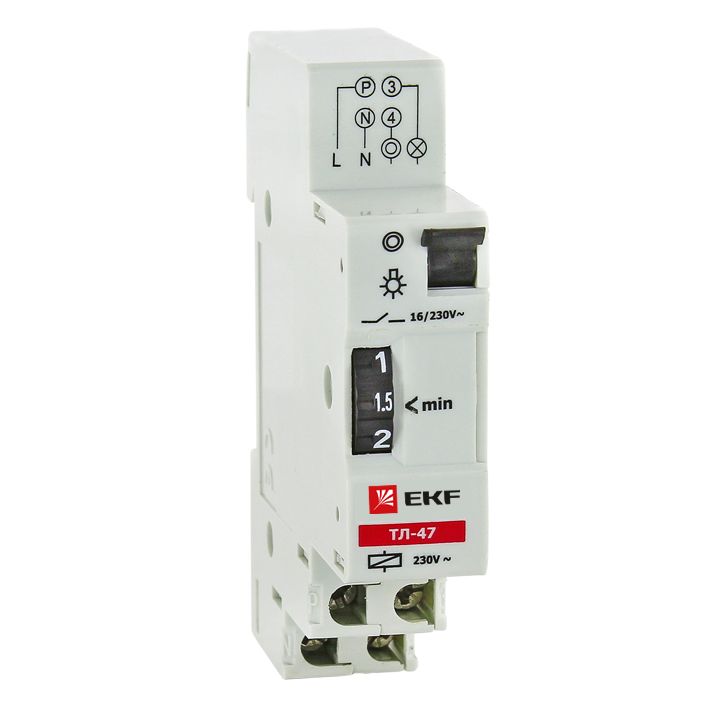

Таймеры лестничные серии ТЛ-47 предназначены для автоматического управления осветительными приборами – включения и отключения освещения в соответствии с заданным режимом работы. Таймеры устанавливаются в основном на лестничных площадках, в коридорах и фойе зданий, на охраняемых объектах и территориях, а также служат для организации дежурного освещения. Таймеры лестничные позволяют организовать задержку времени включения/отключения освещения от 1 до 7 минут. Оборудование применяется в цепях освещения мощностью до 3,5 кВт и может использоваться как с лампами накаливания, так и с галогенными лампами.
Преимущества
1. Диапазон регулировки от 1 до 7 мин.
2. Шаг уставки 0,5 мин.
3. Наличие переключателя режимов работы вкл./откл.
4. Срок эксплуатации составляет более 20 лет.
5. Гарантийные обязательства составляют 5 лет.
Особенности эксплуатации и монтажа
Подключение и настройка таймера:
• Контакт N подключается к нейтрали.
• Контакт P подключается к линии.
• Контакт 3 подключается к лампам освещения.
• Контакт 4 подключается к кнопке.
Сбоку есть переключатель 3/4:
• в положении 3 таймер работает на включение;
• в положении 4 таймер работает на отключение.
- установка расцепителя мин и макс напряжения РММ-47 (отверстие справа);
- установка расцепителя независимого РН-47 (отверстие справа).
Можно установить время задержки на включение/отключение от 1 до 7 минут с интервалом 0,5 минуты.
При необходимости более долгой задержки, чем 7 минут, например чтобы освещение действовало 20 минут, можно использовать тумблер на лицевой панели. В нижнем положении контакты таймера находятся в замкнутом состоянии, обеспечивая постоянное освещение на все время нахождения переключателя в данном положении. Как только необходимость в постоянном освещении пропадает, достаточно просто перевести переключатель в верхнее положение.
